◆仕様
プローブ仕様例
（線径×全長） |
0.2×71-A |
0.3×81-A |
標準対応ピッチ（mm） |
0.3 |
0.5 |
ピン圧
（g） |
25 |
85 |
ピン径
（mm） |
0.2 |
0.3 |
絶縁部径
（mm） |
0.23 |
0.33 |
固定抵抗値
（Ω） |
0.9 |
0.5 |
※耐久性の観点から、当社ではφ0.2mmはプレート間隔50mm以上、φ0.3mmでは60mm以上を推奨しております。
◆ピン圧力
ストロークとピン圧力関係表

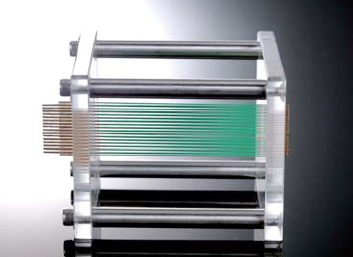

◆当社ワイヤープローブ（端子付）
先端形状
|
|
|
|
|
P 一本針 |
Q 半球 |
B ボールポイント |
F 平面 |
C 三つ割
0.3ｍｍのみ |
◆針
仕様
材質 |
SKH |
表面処理 |
Ni+Au（メッキ） |
絶縁処理 |
フッ素樹脂コーティング |

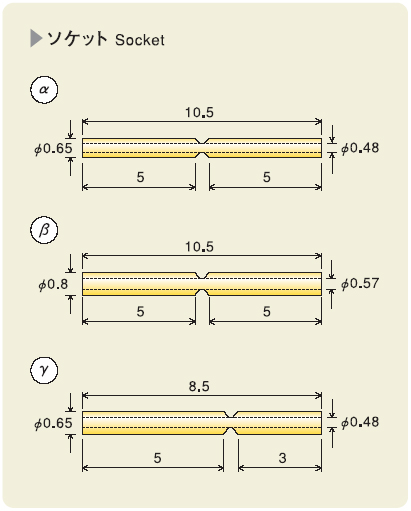

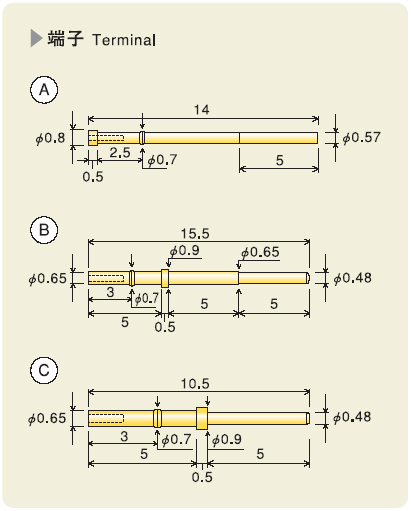

◆端子・ソケット
対応表
ソケット
（リード線500mm付） |
端子 |
α |
B |
β |
A |
γ |
A、C |
仕様
材質 |
SKH |
表面処理 |
Ni+Au（メッキ） |
| 固定方法 |
半田付け（プローブと端子の固定）
軽圧入（端子とソケットの固定） |
品番構成
※端子不要の場合、端子はXとなります。 |
|
