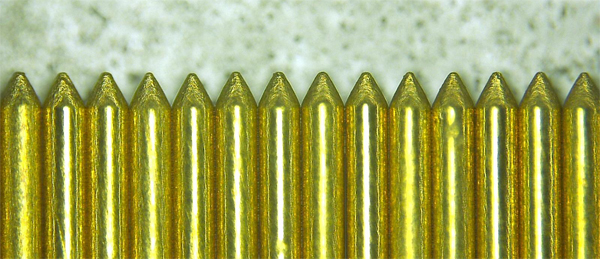

１） 先端形状の安定性
長年にわたる研削加工のノウハウを生かし、細い材料に対しても安定した先端加工を実現しております。
 |
ピン外径φ70μm 先端60度ボールポイント |
２） 高精度な絶縁コーティング
◆コーティングの変遷
 |
|
 |

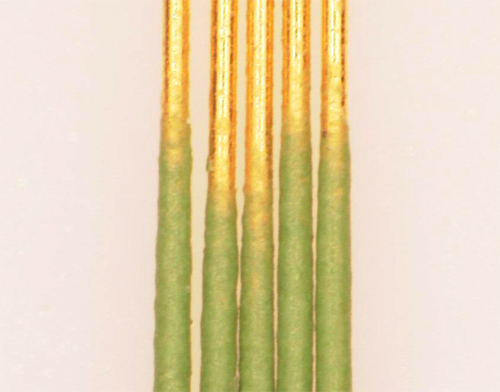

フッ素樹脂コーティング（吹きつけ） |
|
エポキシ樹脂コーティング（電着塗装） |
吹きつけ塗装のため、膜圧及びコーティング
の位置精度の安定度において問題。
|
|
その問題解決のため、電着塗装による
コーティングを内製化。
|
|
|

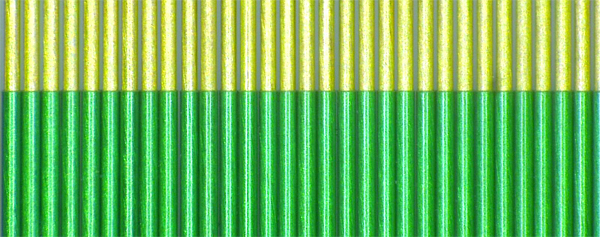

コーティング除去工程追加品（現行品） |
プローブの微細化に伴い、コーティング位置精度アップを要求される。
コーティング除去工程を増やすことにより、位置精度アップを実現。 |

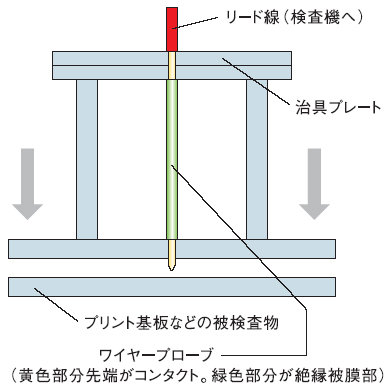

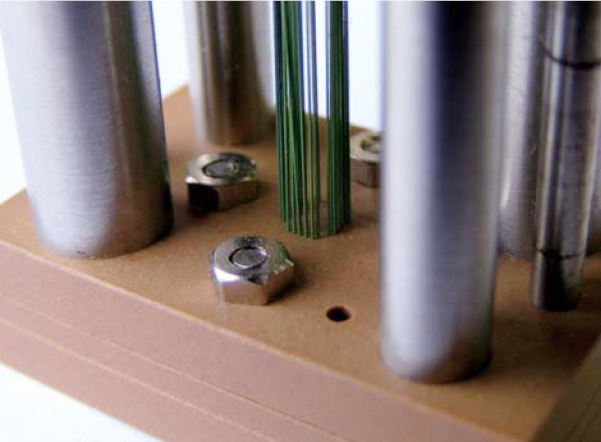

◆当社ワイヤープローブ
先端形状
|
|
|
|
60B
60度ボールポイント
※角度、先端径は
可変OK |
T タガネ |
Q 半球 |
F フラット |
仕様
線径 |
φ0.03×0.11mm |
材質 |
W（タングステン）、Re-W（レニウムタングステン）、SKH（高速度工具鋼） |
メッキ |
Ni+Au、Ni+Pd |
諸特性 母材W（タングステン）の場合
プローブ仕様例
（線径×全長） |
0.11×30 |
0.09×30 |
0.07×30 |
0.05×20 |
0.04×20
材質：Re-W |
標準対応ピッチ（mm） |
0.2 |
0.15 |
0.11 |
0.09 |
0.07 |
ピン圧
（g）
|
18.0 |
10.0 |
3.5 |
2.8 |
1.2 |
ピン径
（mm） |
0.108 |
0.088 |
0.068 |
0.048 |
0.038 |
絶縁部径
（mm） |
0.13 |
0.11 |
0.09 |
0.07 |
0.05 |
固定抵抗値
（Ω） |
0.25 |
0.35 |
0.60 |
0.80 |
1.80 |
品番構成
様々なニーズにお答えしますので、お気軽にご相談ください。
|
|
